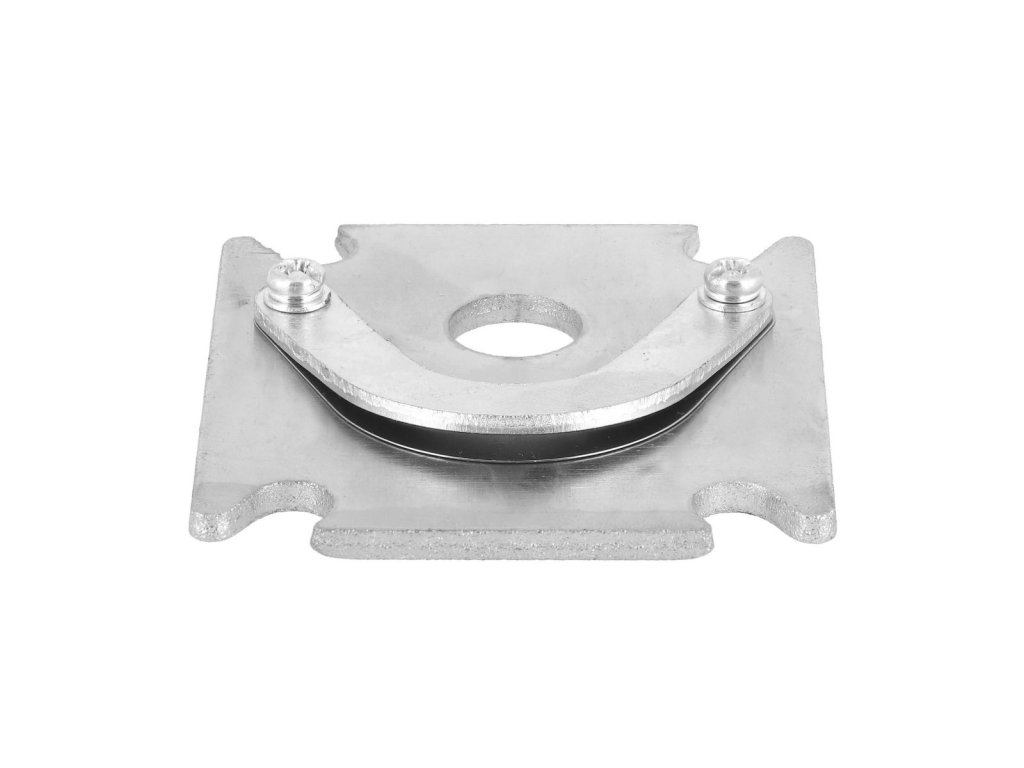

Ventilová deska do HL 275; 310; 425 36843004

Jde o důležitý „pracovní“ uzel kompresoru, který řídí směr proudění vzduchu. Pokud tato deska nefunguje správně, kompresor ztrácí výkon nebo vůbec netlačí.

1. Konstrukce a funkce

• Typ: Jde o tzv. jazýčkovou ventilovou desku. Skládá se ze dvou pevných kovových plátů, mezi kterými jsou uchyceny pružné ocelové lamely (jazýčky).

• Materiál: Tělo je obvykle ze slitiny, ale jazýčky jsou z vysoce kvalitní pružinové oceli, které se při každém pohybu pístu ohýbají.

2. Praktické příznaky opotřebení

• Kompresor tlačí velmi pomalu: Lamela je „unavená“ nebo netěsní.

• Foukání přes filtr: Pokud z nasávacího filtru vzduch vychází ven, je zlomená nebo zaseknutá nasávací lamela.

• Přehřívání hlavy: Zanesené lamely karbonem (spáleným olejem) snižují efektivitu.

• Kovový klepot: Zlomený kousek lamely může klepat o píst, což je nebezpečné pro válec.

3. Montážní rady (Důležité!)

• Směrovost: Deska není symetrická. Dejte pozor, která strana směřuje k pístu a která k hlavě.

• Čistota: Dosedací plochy musí být dokonale očištěny od zbytků starého těsnění.

• Těsnění: Deska se montuje mezi dvě těsnění (horní a dolní), která je obvykle nutné dokoupit zvlášť.

• Dotahování: Šrouby hlavy dotahujte do kříže a s citem, aby se deska neprohnula.
